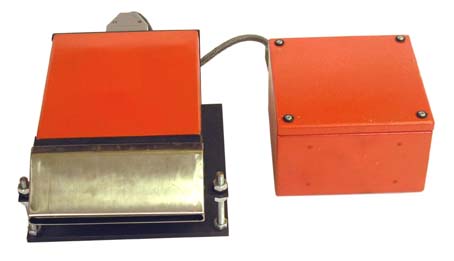

Оптическая стереокамера R4S

Назначение: Измерение ширины, положения и ориентации лент, пластин или круглого профиля

Оптическая стереокамера R4S Технические характеристики:
Минимальное расстояние до рабочей зоны, м – 1,0
Максимальное расстояние до рабочей зоны, м – 1,5.
Поле зрения L (на расстоянии 1,0м), мм – 200 (*)
Поле зрения L (на расстоянии 1,5м), мм – 300
Точность измерения по оси X, мм, не хуже – 0,1
Точность измерения по оси Y, мм, не хуже – 1,0
Частота измерений, Гц – до 200
Напряжение питания, В – 220±10%
Потребляемая мощность, Вт, не более – 70
Класс защиты – IP45
Интерфейс связи – RS232/422/485

(*) Возможно увеличение поля зрения

Рис.1 Рабочая зона стереокамеры R4S

Рис.1 Рабочая зона стереокамеры R4S

Примеры использования стереокамеры R4S

1. Контроль за положением, размерами и ориентацией холодной ленты
Рис.2

2. Контроль за положением и диаметром холодного круглого профиля

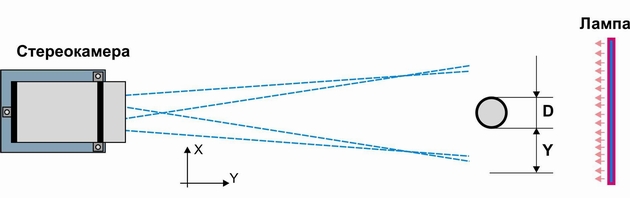

Рис.3

3. Контроль за положением, размерами и ориентацией горячей ленты
Рис.4

4. Контроль за положением и диаметром горячего круглого профиля

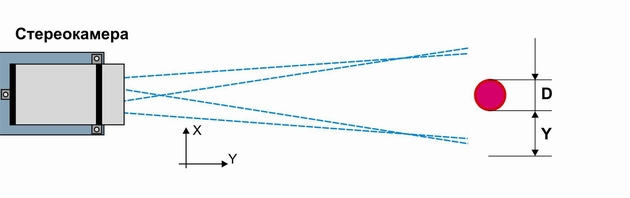

Рис.5

Система контроля ширины холодноголиста

Рис.6

Технические характеристики системы контроля ширины холодного листа:
Температура объекта измерения, °С – -10...+200
Время измерения, мс, не более – 1
Расстояние от стереокамер до листа, м – 0,5...2,5
Толщина листа, мм, не более – 5
Диапазон изменения ширины листа Wmax-Wmin, мм – 1000
Точность измерения ширины W листа, мм, не хуже – 0,5
Темп выдачи информации, Гц – до 300
